展会倒计时
咨询热线兰炭末制备成型颗粒活性炭
2020-08-11
兰炭末制备成型颗粒活性炭
粒度小于6mm 的兰炭粉末基本被当做低价燃料处理，造成了资源浪费和环境污染。兰炭末含碳量高，灰分、挥发分含量低，是制备优质多孔炭潜在的原料。活性炭具有发达的孔隙结构,被广泛用于国民经济各个领域。以兰炭末为原料生产活性炭的研究大都集中在化学活化法制备粉状活性炭,采用KOH等强碱为活化剂虽能制得高比表面积的活性炭，但存在工艺路线长、成本高、对设备腐蚀严重等问题。煤焦油沥青是煤焦油蒸馏提取馏分后的残余物，占煤焦油的40%～60%，是煤焦油加工企业生产中的渣料。本项目采用兰炭末为主要原料，以煤沥青为原料调制成型结合剂，兰炭末在结合剂作用下成型，经炭化和活化制备环保用成型颗粒活性炭。
单位：陕西师范大学 项目联系人：董文生
电话：029-85310468 邮 箱：wsdong@snnu.edu.cn
不同种类活性炭结构性能
Samples | BET Surface Area | Pore Volume | Micro- porosity | Ash content | Compressive strength | Strength |
SBET/m2·g－1 | V/cm³·g－1 | % | % | F/N | % | |
兰炭基活性炭1 | 437.3 | 0.250 | 53 | 0.66 | 0.288 | 95 |
兰炭基活性炭2 | 608.0 | 0.478 | 22 | 0.81 | 0.174 | 95 |
兰炭基活性炭3 | 600.4 | 0.660 | 7 | 0.90 | 0.090 | 95 |
商用活性炭-1 | 600 | 0.318 | - | <15 | 0.118 | 90 |
商用活性炭-2 | 700 | 0.367 | - | <10 | 0.157 | 90 |
商用活性炭-3 | 800 | 0.480 | - | <4.5 | 0.088 | 90 |

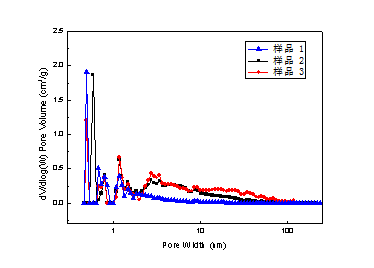

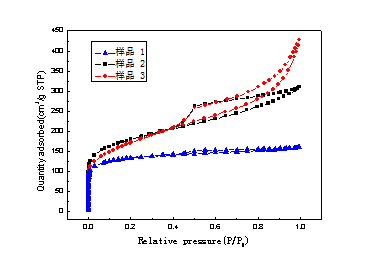

兰炭末基成型颗粒活性炭N2吸脱附等温线和孔径分布曲线

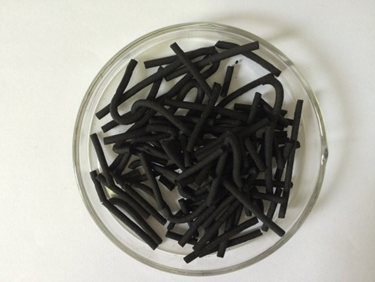

兰炭末基成型颗粒活性炭照片
